Para mais informações, entre em contato com Joel W. Sills, Langley Research Center, [email protected]
O código Chemical Equilibrium with Applications (CEA) da NASA é uma ferramenta fundamental para análise de sistemas de propulsão. Ele fornece cálculos de química de equilíbrio, desempenho de foguetes, choque e detonação usados em toda a NASA e na comunidade aeroespacial em geral. A Atividade TI-22-01730 do NASA Engineering and Safety Center (NESC) modernizou o código legado CEA2 em Fortran, transformando-o no CEA v3, um pacote de software orientado a objetos em Fortran 2008, com suporte ampliado de interface, dados termoquímicos atualizados, manutenção aprimorada e integração de fluxo de trabalho substancialmente melhorada. O código modernizado preserva a compatibilidade retroativa com os fluxos de trabalho de entrada legados do CEA, ao mesmo tempo em que permite o uso direto a partir de ambientes de análise modernos, incluindo Python, C, MATLAB e estudos de projeto automatizados.
Por Que Modos Complexos Podem Surgir com Amortecimento Baixo A análise modal clássica frequentemente trata estruturas com amortecimento leve como sistemas quase proporcionais com formas modais reais. Essa interpretação pode se tornar enganosa quando dois modos estão proximamente espaçados. Em coordenadas modais, o amortecimento não proporcional introduz um termo de acoplamento fora da diagonal ε. A questão relevante, portanto, não é simplesmente se o amortecimento é pequeno, mas sim se o acoplamento é grande em relação à separação de meia-frequência de referência δ=(ω2 -ω1 )/2.

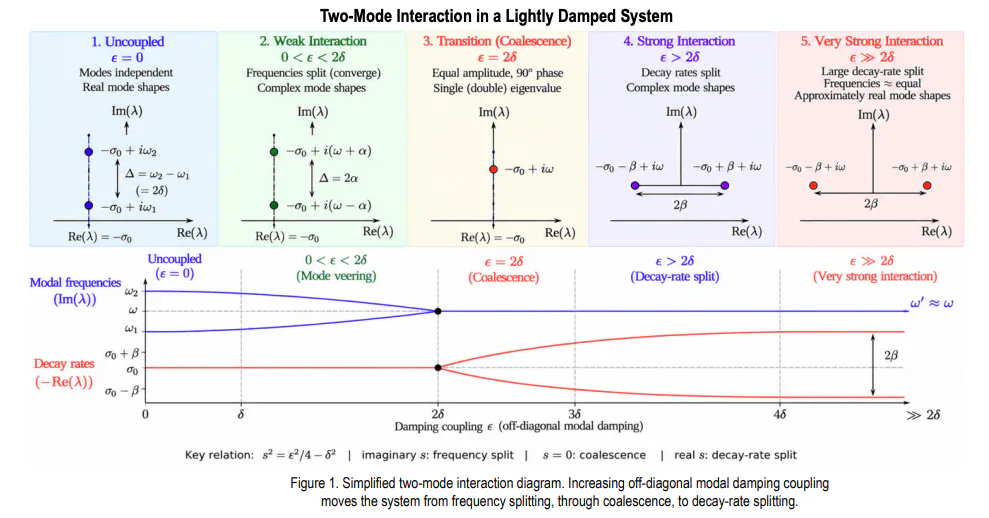

Estrutura de Perturbação Reduzida Para um par proximamente espaçado, defina o autovalor central λ0 ≈-ζω +iω e escreva os autovalores acoplados como λ1,2=λ0 ±s. Sob as suposições assintóticas de amortecimento leve e modos próximos, o problema quártico local de autovalores se reduz a s²=ε²/4-δ². Essa única relação determina a direção da separação dos autovalores no plano complexo, conforme resumido na Figura. 1. Para 0<ε 2δ, s = ±β e a separação é predominantemente horizontal (taxa de decaimento). À medida que ε aumenta ainda mais, β aumenta e as duas taxas de decaimento se separam mais fortemente enquanto suas frequências permanecem aproximadamente iguais.
Interpretação de Engenharia e Prática Recomendada A complexidade em uma forma modal identificada não deve ser automaticamente interpretada como evidência de amortecimento pesado, não linearidade ou dados de teste de má qualidade. Para um par modal próximo, examine os polos complexos juntamente com a fase da forma modal. A convergência de frequência acompanhada por componentes modais em quase quadratura é consistente com o regime de s imaginário; frequências quase iguais acompanhadas por separação da taxa de decaimento são consistentes com o regime de s real. A estrutura também fornece uma ponte prática teste-análise: s=(λ1 -λ2 )/2 pode ser obtido a partir de polos identificados, enquanto δ pode ser estimado a partir do espaçamento modal analítico não acoplado ou pré-teste. Essas quantidades podem então ser usadas para estimar a força de interação efetiva e determinar a proximidade com o limite de transição.
Referências
- Majed, A., Henkel, E. E., e Sills, J. W., Emergence of Complex Modes in Lightly Damped Structural Systems: A Reduced Perturbation Framework, NASA/TM-20260007553, agosto de 2026.
Fonte original: nasa.gov
